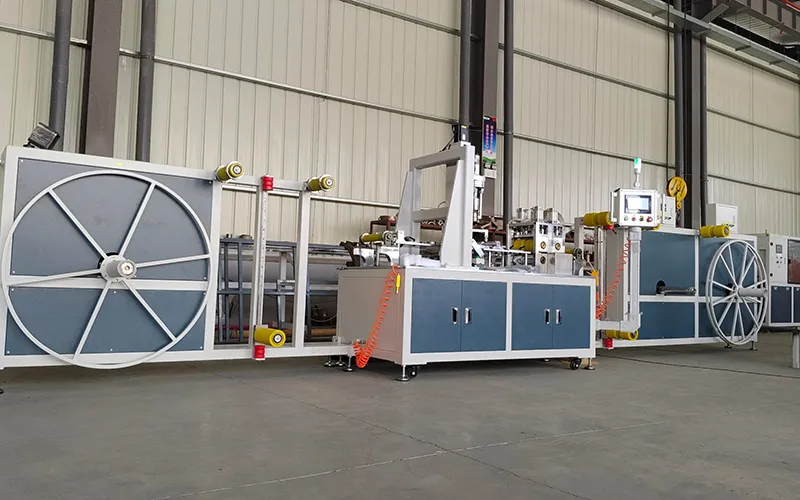

Máquina para fabricación de mangueras planas con salida preinstalada
Máquina de adaptación de mangueras de PE para añadir conexiones de salida externas a las mangueras
Esta máquina preinstalada para fabricar mangueras planas está diseñada para mejorar las mangueras principales de riego de PE. Sin necesidad de recalentar, fundir ni cortar la manguera, la línea de instalación permite un posicionamiento preciso, una perforación rápida y una instalación segura, con conexiones estables a las líneas laterales mediante componentes de salida instalados externamente.
Las mangueras principales, originalmente utilizadas solo para la transmisión de agua, pueden transformarse en tuberías de riego con ramificaciones. Esta solución ofrece mayor flexibilidad para el riego de campos agrícolas, jardines e invernaderos, a la vez que ayuda a los clientes a reducir los costos de actualización y el tiempo de instalación. Representa un enfoque eficiente e innovador para el sistema de tuberías de riego.

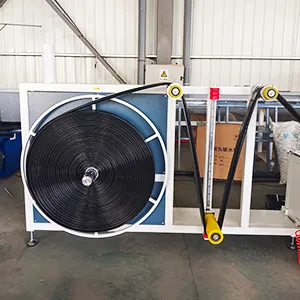

Soporte de alimentación de mangueras de PE

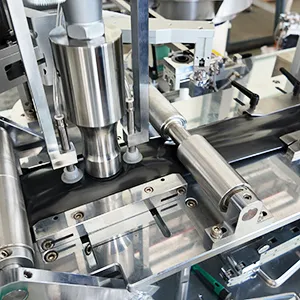

Unidad de punzonado automático ultrasónico

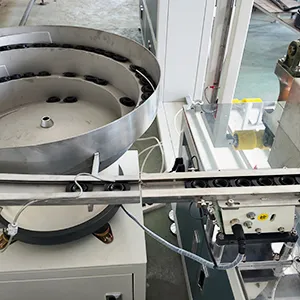

Unidad de clasificación e inspección de componentes antes del ensamblaje

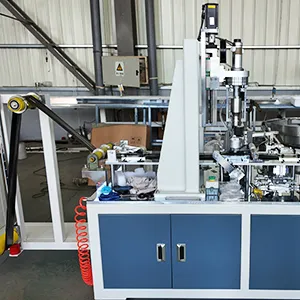

Unidad integrada de punzonado y soldadura

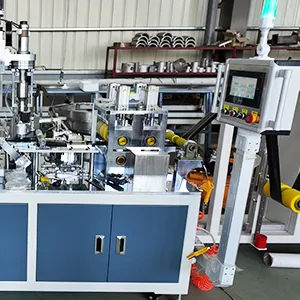

Sistema PLC

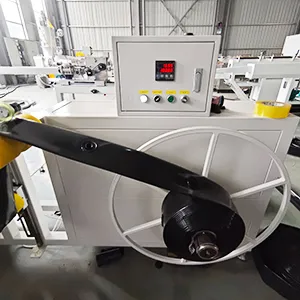

Sistema de bobinado automático personalizado
Parámetros del producto
- Diámetro interior de la tubería principal 50-200mm, espesor de pared: 3-8mm
- Especificaciones de la salida Diámetro del conector: 16mm (personalizable)
- Resistencia a la presión Presión de trabajo ≤1.2MPa, presión de rotura ≥3.0MPa
- Rendimiento de sellado Soporta una presión de 0.8MPa durante 30s, sin fugas ni caída de presión
- Resistencia a la intemperie Funcionamiento normal entre -30°C y 60°C, grado de resistencia a los rayos UV UV50+
Parámetros del equipo
- Eficiencia de producción 8-15m/min (ajustable según el diámetro de la manguera y la distancia entre salidas)
- Precisión de posicionamiento Desviación de la posición del orificio ≤0.5mm
- Tasa de conformidad del montaje ≥99.5%
- Alimentación eléctrica 380V/50Hz (sistema trifásico de cinco hilos, personalizable)
- Dimensiones de la máquina 12mx2mx2m (ajustables según la distribución del taller)
- Sistema de control PLC totalmente automático
Galería de muestras
- Procesamiento no destructivo de mangueras
El proceso de punzonado externo con ensamblaje por prensado en frío elimina la fusión secundaria y preserva la integridad estructural de las mangueras de PE, evitando la pérdida de resistencia y el agrietamiento, al tiempo que reduce el riesgo de desperdicio. - Operación totalmente automatizada con eficiencia de costos
El posicionamiento, el punzonado, el ensamblaje y la inspección se controlan mediante automatización PLC. Un solo operario puede manejar la línea. En comparación con el procesamiento manual (2-3m/min), la eficiencia de producción aumenta de 3 a 5 veces, con una tasa de calidad ≥99.5%, lo que reduce significativamente los costos de mano de obra y retrabajo. - Personalización flexible y amplia compatibilidad
Admite mangueras principales de PE con diámetros de 50 a 200mm. El espaciado de salida (0.5-5m) y las especificaciones de los conectores (20-50mm) son ajustables. Se pueden almacenar hasta 100 sets de parámetros, lo que permite un cambio rápido sin necesidad de reconfiguración y satisface las necesidades de producción en lotes múltiples. - Soporte integral y actualizaciones escalables
Además de la línea de producción, se ofrecen servicios de personalización de componentes de salida, capacitación en procesos y puesta en marcha de la instalación. El sistema admite actualizaciones modulares, lo que evita inversiones repetidas y garantiza el valor a largo plazo para el cliente.

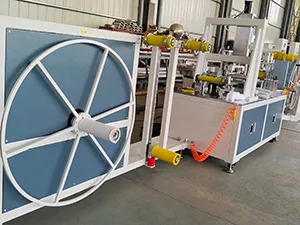

Entre 2024 y 2025, un cliente en Chile amplió la cooperación tras adquirir una línea de instalación de salidas externas para mangueras de PE y moldes de accesorios, añadiendo dos líneas de producción de cintas de riego por goteo planas altamente automatizadas a su cartera de fabricación.
