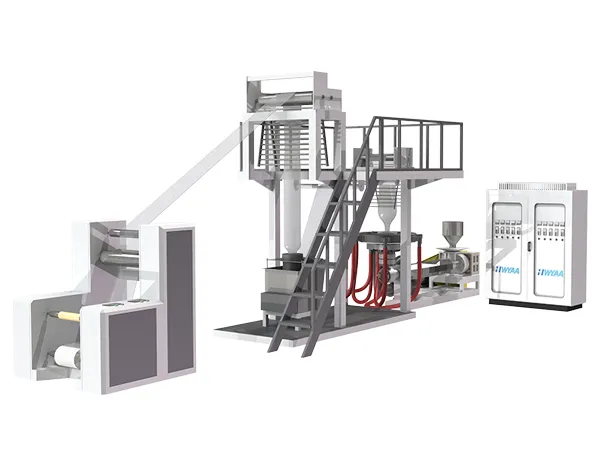

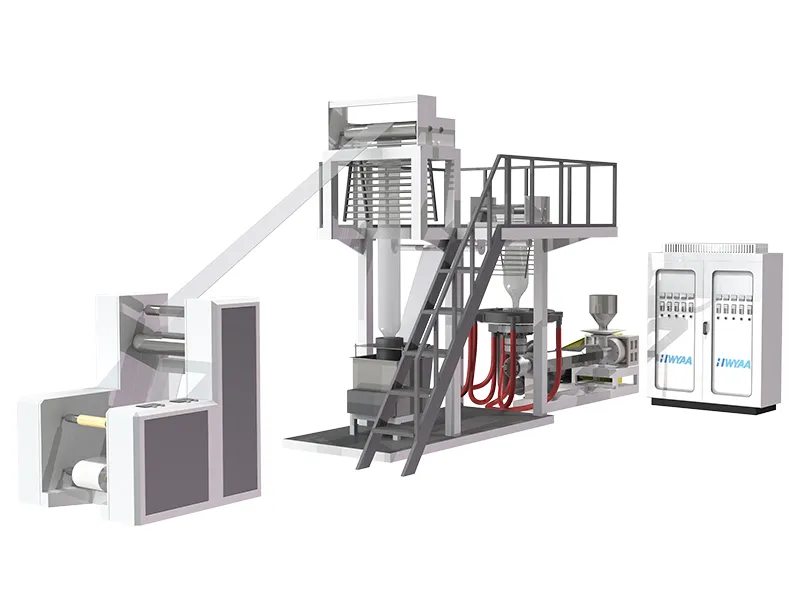

Máquina de película soplada (película de PVC monocapa)
Sistema de extrusión de película soplada monocapa para la producción de películas de embalaje y agrícolas de PVC de 0.012-0.06mm con un ahorro energético del 15%
La máquina de película soplada de PVC monocapa es una solución especializada para la producción eficiente de películas de PVC de alta calidad. Gracias a un sistema de extrusión de alta eficiencia y una tecnología de conformado de precisión, este equipo es ideal para aplicaciones de embalaje, agrícolas e industriales.
Mediante la operación coordinada del husillo y el cilindro, las materias primas se plastifican rápidamente. Combinado con un cabezal de extrusión de precisión y un anillo neumático de alto rendimiento, el sistema garantiza la formación estable de burbujas en la película, un espesor uniforme y un rendimiento mecánico constante.
La línea de producción cuenta con un alto grado de automatización y puede ser operada por 1 o 2 personas, lo que reduce significativamente los costos laborales. Admite la producción de películas de PVC con anchos de 1200 a 1400mm y se utiliza ampliamente para películas de embalaje, películas de cobertura agrícola y películas de protección industrial. Gracias a una gestión energética optimizada, el sistema ofrece un ahorro energético total de aproximadamente el 15%, proporcionando una solución de producción estable y rentable.
Película de embalaje de PVC
Espesor de la película: 0.012-0.06mm, desviación del espesor ≤3%
Película de recubrimiento agrícola de PVC
Contracción transversal ≥45%, contracción longitudinal ≥45%
Película protectora industrial de PVC
Resistencia a la tracción≥15MPa
Parámetros del producto
| Item | Especificación |
| Ancho de la película | 1200-1400mm |
| Espesor de la película | 0.012-0.06mm |
| Contracción transversal | ≥45% |
| Contracción longitudinal | ≥45% |
| Resistencia a la tracción | ≥15MPa |
| Transparencia | ≥85% (película de PVC estándar) |
| Rango de temperatura de funcionamiento | -10-60℃ |
Parámetros del equipo
| Item | Especificación |
| Diámetro del tornillo | 100mm |
| Relación L/D del tornillo | 28:1 |
| Velocidad del tornillo | 0-50rpm |
| Potencia de accionamiento | 55kW |
| Potencia del calentador de barril | 32kW |
| Diámetro de la matriz | Ø120mm |
| Potencia del calentador de matriz | 2kW |
| Ancho del rodillo de arrastre | 1200/1600mm |
| Velocidad de arrastre | 0-60m/min |
| Rendimiento | 90-120kg/h |
| Potencia total instalada | ≤140kW |
| Dimensiones de la máquina (L×An×Al) | 13500×5500×7200mm |
| Peso total | 12000kg |
| Método de refrigeración | Refrigeración por anillo de aire |
| Sistema de control | PLC + pantalla táctil (configuración de parámetros y monitorización en tiempo real) |
| Material compatible | Polvo de resina de PVC (con aditivos apropiados) |

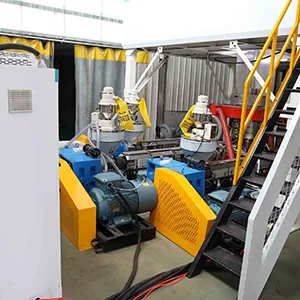

Sistema de manipulación de materia prima
Una unidad de mezcla de materiales y un sistema de alimentación automático mezclan el polvo de resina de PVC con aditivos y suministran los materiales con precisión, garantizando una formulación estable.

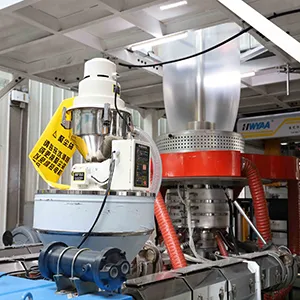

Sistema de extrusión de alta eficiencia
Un husillo de 100mm con una relación L/D de 28:1, combinado con un cilindro, un motor de accionamiento de 55kW y calentadores de barril de 32kW, permite una plastificación rápida y una extrusión estable.

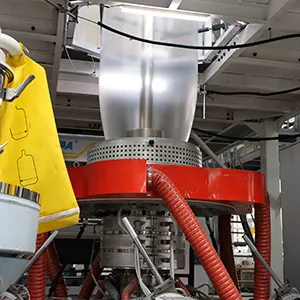

Sistema de conformado de precisión
Un cabezal de extrusión de precisión de Ø120mm equipado con calentadores de 2kW, junto con un anillo de aire de alta calidad, infla el material fundido formando una burbuja de película estable y garantiza una calidad de conformado uniforme.

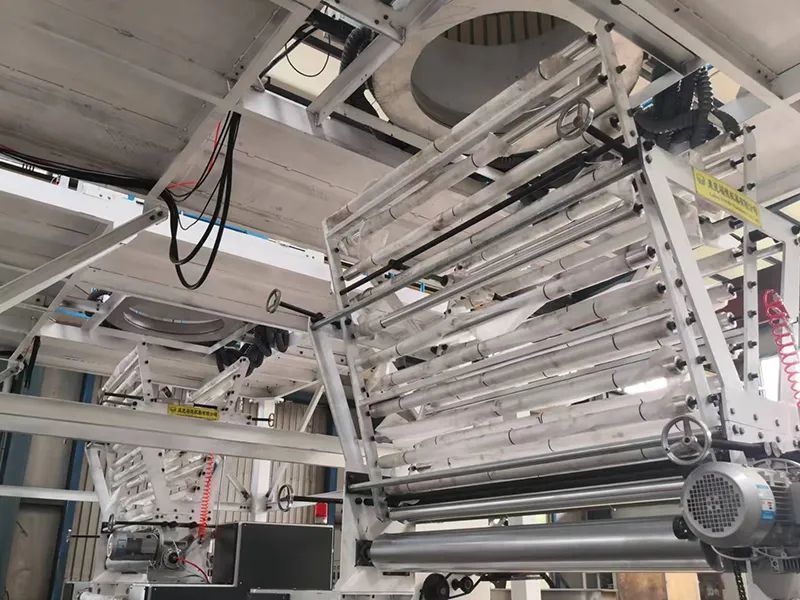

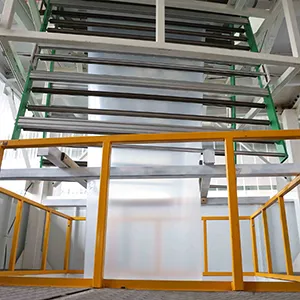

Sistema de arrastre y aplanamiento
Los rodillos de arrastre con anchos de 1200/1600mm y velocidades ajustables de 0 a 60m/min, combinados con una unidad de aplanado, garantizan un transporte fluido de la película y una uniformidad en el espesor.
Sistema de bobinado
Una unidad de bobinado equipada con un módulo de control de tensión enrolla la película de manera uniforme en rollos con bordes limpios y estables.

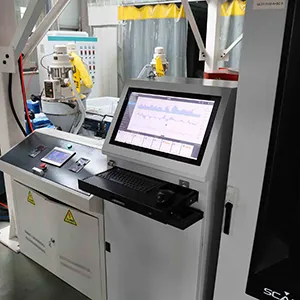

Sistema de control eléctrico
Un PLC y una interfaz de pantalla táctil integran el control y la monitorización de todos los parámetros del proceso, lo que permite un funcionamiento automatizado y fiable.
- Alta eficiencia y alto rendimiento
La plastificación rápida mediante el sistema de husillo y cilindro permite una producción de 90-120kg/h, lo que proporciona una eficiencia un 30% superior a la de las máquinas convencionales y facilita la producción a gran escala. - Calidad estable del producto
El cabezal de extrusión de precisión y el anillo neumático de alto rendimiento garantizan una desviación del espesor de la película ≤3%, una contracción ≥ 45% y una tasa de conformidad del producto terminado ≥99%. - Alto nivel de automatización
El control mediante PLC y pantalla táctil permite la automatización completa del proceso, lo que posibilita un funcionamiento estable con tan solo 1 o 2 operarios. - Funcionamiento sencillo para el usuario
Una interfaz intuitiva y un completo sistema de alarmas permiten a los operadores adquirir independencia tras un breve periodo de formación. - Rendimiento de ahorro de energía
Con una potencia instalada total ≤140kW y un control preciso de la temperatura, el consumo de energía se reduce aproximadamente un 15% en comparación con los equipos tradicionales. - Amplia adaptabilidad
Admite la producción de películas de PVC con anchos de 1200-1400mm y espesores de 0.012-0.06mm, satisfaciendo las necesidades de las aplicaciones de embalaje, agricultura y protección industrial.
